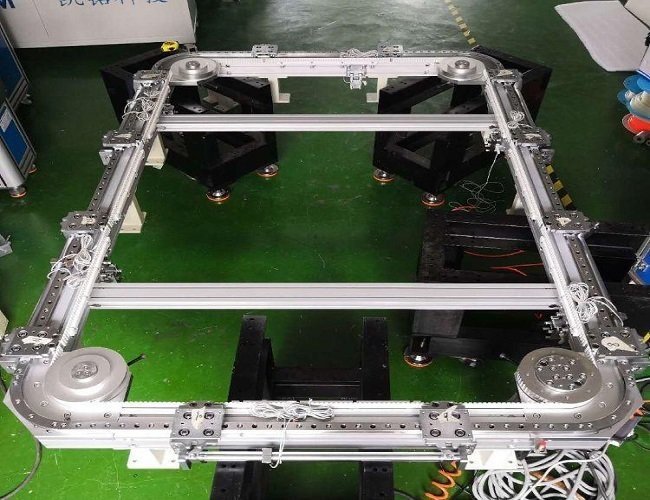

以環形導軌為核心的精密環形流水線，可通過伺服電機驅動實現初定位，再通過對滑座二次定位，從而實現精準定位，重復定位精度可達±0.05mm；特殊設計可達±0.02mm。下圖為可實現二次精準定位的氣缸驅動滑座鎖緊系統的示意圖：

為了實現精準定位，首先要確保初次定位的準確性，然后通過二次定位進行修正；能夠修正，就意味著滑座在初次定位之后是可以稍微沿著導軌左右移動的；滑座和皮帶/鏈條之間的連接，必須是彈性的，滑座稍微移動的時候，皮帶/鏈條是不動的；如果是剛性的話，進行二次定位的時候，會導致皮帶/鏈條和電機軸的竄動，引起伺服電機報警；安裝在皮帶上的扣子施加彈性力，夾住滑座上的連接塊，在加減速時起緩沖作用；所以滑座停車后進行二次定位鎖緊的時候，允許滑座沿著導軌的方向稍微左右移動，就不會有“皮帶/鏈條和電機軸的竄動”。

初步定位方式，可分為如下兩種：

一是少工位，短線體。伺服電機運行于速度控制模式，配合限位開關，實現比較精準的初定位。伺服電機也可采用位置控制模式，通過脈沖加方向控制方式實現準確的初步定位；不過由于一直往一個時針方向循環運動，會存在累計誤差，建議安裝原點檢測開關，當運行一定次數后重新找原點，以消除累計誤差。

二是多工位，長線體。由于皮帶/鏈條較長，受彈性及變形的影響，循環運動的累計誤差較大，如果伺服電機采用位置控制模式，二次定位可能會產生故障，定位銷無法到位或者引起伺服電機報警。建議伺服電機采用速度控制模式，通過對射開關檢測滾輪位置來實現初步定位：3個開關配合工作，第一個開關觸發減速指令，第二個開關觸發二次減速指令，第三個開關觸發停車指令；也可以兩個開關：第一個開關觸發減速指令，第二個開關觸發停車指令。

伺服電機采用位置控制模式時：一般環形線的應用，電機只往一個方向轉動，很少有正反轉的應用；要保證把正確的機械傳動系統的傳動比值，輸入到電氣控制系統中；這可以大大減小甚至消除機械傳動系統產生的累計誤差。
