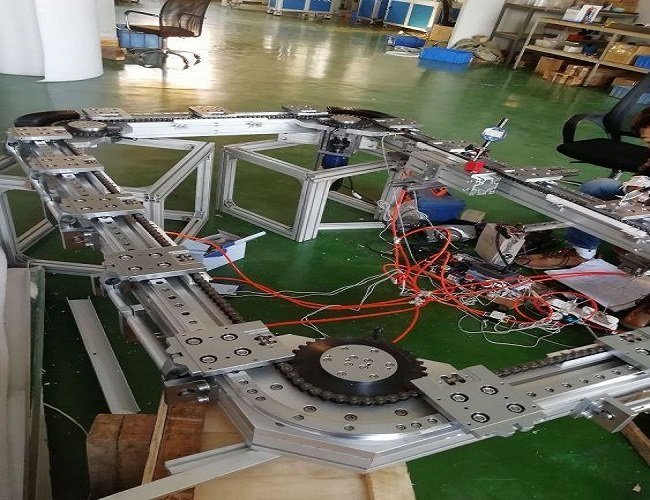

環形導軌是一種較新型的設備，組成精密循環流水自動線，應用于在電子、電氣行業，作為自動沖壓線和裝配線來使用。環形導軌是由直線導軌+圓弧導軌+定位系統+輔助材料所組成，可根據客戶需求集成到客戶的設備或框架結構中，軌道可以是橢圓或矩形或者其他形狀，承載滑座驅動可采用連續或分度運動的方式。
環形導軌采用了久經驗證的V形軌道原理，可承載更高負荷，使用壽命長、維護要求低，在惡劣環境中有著出色的表現。應用于裝配組裝線需要實現：一是能夠沿著既定的軌跡，做循環運動，二是在頻繁的啟停過程中，可實現精確的重復定位。
環形導軌輸送線的工作原理說明：
1、在滑臺的側面安裝滾輪咬合塊，滾輪咬合塊和滾輪配合的凹槽需要經過精密加工，具有較緊的公差范圍；
2、環形導軌是通過初次定位和重復定位來實現高精度的，先要確保初次定位的正確性，然后通過二次定位進行修正，一般定位精度是±0.01mm，經過調整重復定位精度可達±0.05mm。初次定位通過伺服驅動發脈沖驅動電機帶動工位走到定位銷附近來實現的，二次定位時因為工位是靠皮帶傳動的，皮帶和主動輪、從動輪接觸處有間隙，加上兩旁的側面氣缸，電磁閥動作讓定位氣缸伸出，然后轉動定位銷進行工位的二次定位，實現高精度的重復定位。
公司：安徽馬鞍山琴工機械科技有限公司自主研發、加工、銷售100多種導軌型號，專業生產高精尖v型導軌，環形導軌，圓弧導軌，環形導軌流水線、90/180/360各種型號v型導軌
