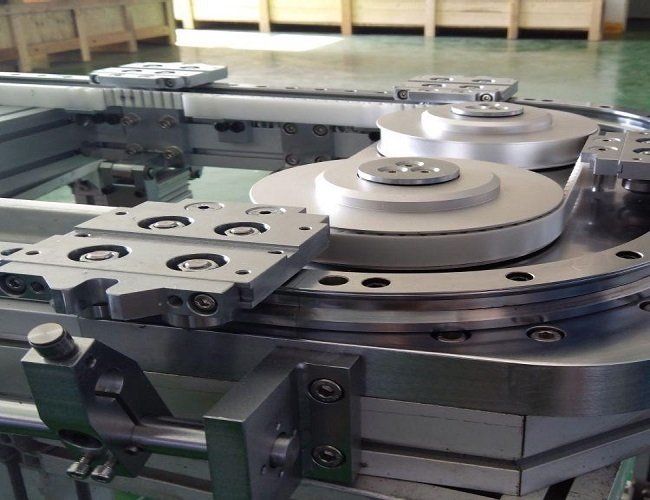

環形導軌由圓弧軌道，線性引導件，旋轉輪，軸承連桿和各種輔助部件組成。環軌的倍數具有高集成度，這是通過集成的空間大大減少的進入生產設備，直線軌長度可根據應用要求定制。導軌材料采用高碳鋼，在硬化加工后，耐磨性非常好，精度高，達到±0.05mm，維護低，維護周期一年。下面介紹一些環形導軌的典型軌道布局形式。
直線導軌和圓弧導軌通過不同的變化組合，可以實現近乎無限種軌道布局形式。生產應用中的典型軌道布局形式有：橢圓形布局、矩形布局、三角形布局、不規則形狀布局。其中，橢圓形布局和矩形布局最常用。
環形導軌主要有矩形和橢圓形兩種布局形式，而其驅動系統主要有同步帶式、鏈條式、螺桿式、十字臂式、凹槽輪式。
同步帶式驅動為最常用、易于設計、具有性價比優勢的驅動方式。伺服電機帶動同步輪旋轉，同步帶與滑座通過開槽式或夾持式設計連接。鏈條式驅動是滑塊與鏈條可以直接連接，也可以通過傳動桿連接。相對同步帶而言，鏈條可承受較大荷載。螺桿式這種驅動方式的環形導軌特點是運動速度更高，定位精度更高，實現快速定位。十字臂式驅動的電機置于系統中央，十字臂上帶有長槽，以適應滑塊與電機驅動軸之間的距離變化。這種驅動形式的傳動機構簡單，不同滑塊之間距離不易變動，但電機的啟動力大。最后凹槽輪式驅動，相鄰滑塊之間用連接桿連接，使得滑塊之間的距離不易變動，位置更精準。滑塊上安裝有從動滾輪，滾輪與凹槽驅動輪上的開口嚙合。這種驅動方式要求滑塊間的連接桿具有一定柔性，而且凹槽輪上與從動滾輪嚙合的位置需要留出足夠的間隙。
